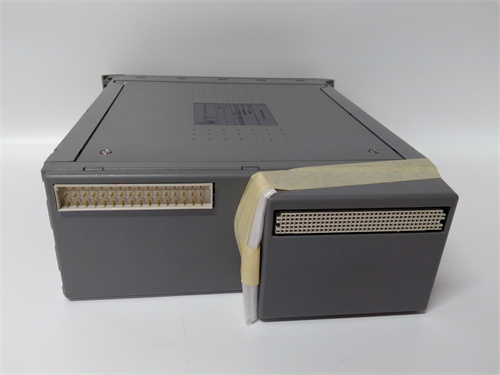

Description Технические параметры Производитель: ICS Triplex / Rockwell Automation Модель: ICS Triplex T8110B Тип устройства: модуль связи (Communications Interface Module) для систем безопасности Trusted TMR Параметры Ethernet: Количество портов: 2 (независимых, 10/100BASE-TX, RJ-45) Протоколы: Modbus TCP (Master/Slave), Trusted Communication Protocol Скорость: 10/100 Мбит/с (автоопределение) Количество соединений: до 64 (одновременных) Параметры последовательных портов: Количество портов: 2 Типы: RS-232 (DB9) или RS-485 (клеммная колодка) — программируется Протоколы: Modbus RTU (Master/Slave), DNP 3.0, Trusted Communication Protocol Скорость: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с Форматы данных: 7 или 8 бит данных, чётность (None/Even/Odd), 1 или 2 стоп-бита Общие параметры: Архитектура: TMR (три независимых модуля для резервирования связи) Изоляция: 1500 В (между портами и шиной) Диагностика: встроенная (обрыв сети, потеря связи, ошибка CRC, переполнение буфера) Индикация: светодиоды Power (зелёный), Run (зелёный), Fault (красный), Ethernet Link (жёлтый), Ethernet Activity (мигающий), Serial TX/RX (жёлтый) Интерфейс связи с процессором: внутренняя шина Trusted (связь с главным процессором) Напряжение питания: 5 В и 24 В (от шасси) Потребляемая мощность: 5 Вт Рабочая температура: –25 … 70 °C Степень защиты: IP20 Сертификация: TÜV SIL 3 (IEC 61508), IEC 61511, ATEX Zone 2, CSA Совместимость: шасси Trusted (T8100, T8200), главные процессоры T8151, T8152 Модуль ICS Triplex T8110B поддерживает резервирование связи: при отказе одного модуля или порта система автоматически переключается на резервный модуль/порт без потери связи. Ревизия B имеет улучшенную защиту от электромагнитных помех (соответствие IEC 61000-6-2). Преимущества и особенности Два независимых Ethernet-порта — модуль ICS Triplex T8110B имеет два Ethernet-порта, которые могут работать в режиме резервирования (Redundant Ethernet) или как два независимых порта для подключения к разным сетям (например, порт A — в SCADA, порт B — в DCS). При отказе одного порта система автоматически переключается на другой за <1 секунды. Поддержка Modbus TCP и Modbus RTU — модуль ICS Triplex T8110B может выступать в роли Modbus Master (опрашивать до 64 ведомых устройств через Ethernet или RS-485) или Modbus Slave (отвечать на запросы от SCADA). Это позволяет интегрировать Trusted в существующие промышленные сети без замены оборудования. Резервирование связи (TMR Communications) — для систем с высокими требованиями к надёжности можно установить три модуля ICS Triplex T8110B (в режиме TMR). При отказе одного модуля система продолжает работу на двух оставшихся, переключение происходит без потери связи. Поддержка DNP 3.0 — модуль ICS Triplex T8110B поддерживает протокол DNP 3.0, который является стандартом для диспетчерских пунктов в электроэнергетике. Это позволяет интегрировать Trusted в системы диспетчерского управления подстанциями. Гальваническая изоляция — модуль ICS Triplex T8110B имеет изоляцию 1500 В между портами и шиной, что предотвращает повреждение контроллера Trusted при попадании высокого напряжения на линии связи (например, при грозовом разряде). Горячая замена — модуль ICS Triplex T8110B можно заменить в работающей системе без останова технологического процесса (при условии, что система Trusted настроена на TMR-режим и остальные два модуля исправны). Применение именно ICS Triplex T8110B в системах безопасности ICS Triplex Trusted обеспечивает надёжную и отказоустойчивую связь с системами верхнего уровня, что критично для ESD (Emergency Shutdown) и HIPPS (High Integrity Pressure Protection System). Области применения и примеры Нефтепереработка — передача данных от системы ESD Trusted в SCADA (Modbus TCP через Ethernet). Нефтегазодобыча — платформы на шельфе (передача данных на береговой диспетчерский пункт через DNP 3.0). Химическая промышленность — связь Trusted с системой DCS Foxboro или DeltaV для обмена сигналами блокировок. Трубопроводный транспорт — передача данных от системы HIPPS Trusted в SCADA компрессорной станции. Электроэнергетика — связь Trusted с системой диспетчерского управления (IEC 60870-5-104 через внешний шлюз). Реальный кейс: на нефтеперерабатывающем заводе «Лукойл-Пермнефтеоргсинтез» модуль ICS Triplex T8110B используется для передачи данных от системы ESD Trusted в SCADA WinCC. Ethernet-порт A настроен как Modbus Slave (IP-адрес 192.168.1.100, порт 502) и подключён к основной сети SCADA. Ethernet-порт B настроен как Modbus Master для опроса удалённых датчиков (32 устройства) по Modbus TCP. За 5 лет эксплуатации не зафиксировано ни одного отказа модуля. При обрыве кабеля Ethernet на порту A (повреждение при ремонте) система автоматически переключилась на порт B (резервный), SCADA не потеряла связь. Сравнение с конкурентами ICS Triplex T8110B имеет 2 Ethernet порта, 2 последовательных порта, поддержку Modbus TCP/RTU/DNP 3.0, TMR-архитектуру, тогда как Honeywell FSC COM — 1 Ethernet порт, 1 последовательный порт, только Modbus. Siemens S7-400 F CP 443-1 — 1 Ethernet порт, 1 последовательный порт, только Modbus. Только ICS Triplex T8110B поддерживает TMR-архитектуру (3 модуля) и резервирование портов. По стоимости ICS Triplex T8110B на вторичном рынке находится в диапазоне 1000–2000 долларов. Рекомендации по выбору Выберите режим работы Ethernet-портов — ICS Triplex T8110B поддерживает: Режим A: Два независимых порта (порт A — Modbus Slave для SCADA, порт B — Modbus Master для опроса датчиков) Режим B: Резервирование портов (порт A — активный, порт B — резервный, автоматическое переключение при отказе) Убедитесь, что версия прошивки поддерживает ваши протоколы — ICS Triplex T8110B требует прошивки версии 3.0 или выше для поддержки DNP 3.0 и резервирования портов. Обновление прошивки возможно через TriStation 1131. Настройте IP-адреса — для работы ICS Triplex T8110B в сети Ethernet назначьте IP-адрес, маску подсети и шлюз через TriStation 1131 (Communication → Ethernet). Поддерживаются статические IP-адреса. Для резервирования портов используйте два разных IP-адреса (например, порт A — 192.168.1.100, порт B — 192.168.1.101). Для использования Modbus RTU через RS-485 подключите ICS Triplex T8110B к двухпроводной линии (Data , Data-) с терминальными резисторами 120 Ом на обоих концах. Адрес устройства задаётся через TriStation 1131 (от 1 до 247). Скорость — до 115200 бит/с. Приобретая ICS Triplex T8110B на вторичном рынке, проверьте все 4 порта (2 Ethernet, 2 последовательных) через TriStation 1131. Подключитесь к Ethernet-портам через веб-браузер (встроенный веб-сервер показывает статус модуля). Проверьте последовательные порты в режиме Loopback (передача и приём данных). Также проверьте версию прошивки — рекомендуется версия не ниже 3.0. Меры предосторожности Перед установкой ICS Triplex T8110B убедитесь, что шасси Trusted обесточено. Модуль поддерживает горячую замену, но при установке во включённом шасси существует риск повреждения соседних модулей. Не подключайте к портам Ethernet ICS Triplex T8110B напряжение PoE (48 В). Входные цепи Ethernet не имеют защиты от PoE. Используйте стандартные коммутаторы без PoE или отключайте PoE на порту. Не подключайте к последовательным портам ICS Triplex T8110B напряжение выше ±12 В (RS-232) или выше ±5 В (RS-485). Входные цепи рассчитаны на стандартные уровни. Подача 24 В выведет из строя драйверы портов. При монтаже ICS Triplex T8110B в шкаф с высоковольтным оборудованием соблюдайте минимальное расстояние 200 мм до кабелей 380 В AC. Электромагнитные помехи могут вызывать ошибки связи (ложные CRC) на линиях RS-485 длиной более 500 м. После замены ICS Triplex T8110B обязательно выполните процедуру «Communication Test» через TriStation 1131 — модуль должен пройти тест передачи данных на всех настроенных портах. Без этого теста система безопасности не признает модуль исправным. PR6423/00R-031 DCS PR6423/000-031 PLC CON031 PLC PR6423/10R-111 PLC PR6423/10R-030 PLC
