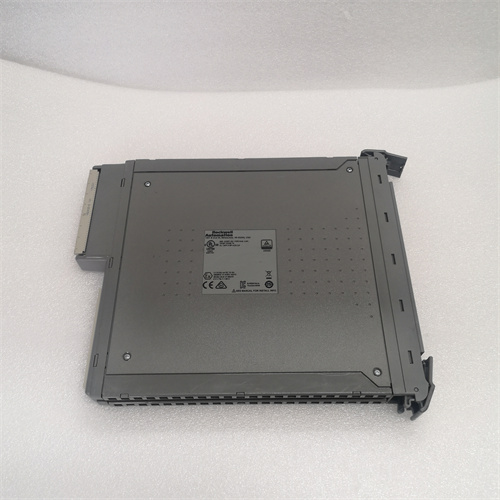

Description   Технические параметры Понимание точных характеристик критически важно при интеграции ICS TRIPLEX T8461C в систему безопасности объекта. Модуль поддерживает 16 каналов аналогового вывода, сгруппированных по 4 канала на каждый из трех резервированных изолированных участков. Каждый выходной канал может быть независимо сконфигурирован для работы с токовыми сигналами 4–20 мА или 0–20 мА. Разрешение аналого-цифрового преобразования (ЦАП) составляет 14 бит (16384 шага) для версии T8461C, что обеспечивает повышенную точность управления по сравнению с 12-битной версией T8461. Основная погрешность измерения не превышает 0,1% от диапазона. ICS TRIPLEX T8461C обеспечивает гальваническую развязку между каждым выходным каналом и внутренней логикой с напряжением изоляции 1500 В. Модуль имеет расширенную встроенную диагностику выходных цепей, включающую контроль обрыва цепи, короткого замыкания, отклонения выходного сигнала от заданного значения, мониторинг напряжения питания и контроль температуры внутри модуля. Время реакции модуля от получения команды от процессора до установки выходного сигнала составляет менее 15 мс. ICS TRIPLEX T8461C потребляет от шины питания 24 В DC ток до 1,5 А (в зависимости от нагрузки). Диапазон рабочих температур составляет от -25°C до 70°C, что позволяет устанавливать модуль в промышленных условиях без дополнительного кондиционирования. Степень защиты IP20 предполагает установку в закрытом шкафу управления с обеспечением достаточной вентиляции.   Преимущества и особенности Главным преимуществом ICS TRIPLEX T8461C является его архитектура TMR (Triple Modular Redundancy) с аппаратным голосованием на уровне аналоговых выходных каналов и улучшенными характеристиками точности. Модуль содержит три независимых изолированных процессорных блока, каждый из которых управляет своими 4 выходными каналами. Значение выходного сигнала определяется как среднее арифметическое значений, сформированных двумя из трех процессорных блоков (2oo3) после исключения выбросов. При несовпадении результатов система автоматически определяет неисправный канал и исключает его из дальнейшей обработки без нарушения функций безопасности. ICS TRIPLEX T8461C поддерживает «горячую замену» (Hot Swappable) без остановки технологического процесса: модуль может быть извлечен и заменен на исправный при работающей системе, что критически важно для непрерывных производств. Модуль имеет встроенную функцию «безопасного состояния» (Fail-safe) с расширенными возможностями: при обнаружении внутренней неисправности, потере связи с процессором или пропадании питания модуль автоматически переводит выходы в заранее определенное безопасное состояние (например, 4 мА, 0 мА, 20 мА или предварительно заданное фиксированное значение с возможностью индивидуальной настройки для каждого канала). ICS TRIPLEX T8461C также поддерживает программирование скорости изменения выходного сигнала (slew rate limiting) для предотвращения гидравлических ударов и механических перегрузок исполнительных механизмов, а также функцию автоматической калибровки для компенсации температурного дрейфа и старения компонентов. Светодиодная индикация на лицевой панели отображает состояние каждого канала, наличие питания, статус модуля, результаты диагностики и индикацию неисправностей повышенной степени серьезности, что упрощает эксплуатационное обслуживание. Встроенная память событий (Event Log) хранит до 500 записей о диагностических событиях, включая временные метки для анализа причин отказов.   Области применения Оборудование ICS TRIPLEX T8461C традиционно востребовано в отраслях с высокими требованиями к функциональной безопасности, точности и стабильности аналогового управления. В нефтегазовой отрасли он применяется для управления позиционерами регулирующих клапанов на линиях сброса давления, клапанами антипомпажа на компрессорах и регулирующими задвижками на магистральных трубопроводах, где требуется высокая точность поддержания заданного положения. В химической промышленности ICS TRIPLEX T8461C используется для управления дозирующими насосами с высокой точностью дозирования, регулирующими клапанами на реакторах и системами подачи инертного газа. В электроэнергетике модуль находит применение в системах управления турбинами (Turbine Control Systems) для регулирования положения стопорных и регулирующих клапанов, управления системами впрыска воды и регулирования частоты вращения с высокой динамической точностью. В металлургии ICS TRIPLEX T8461C применяется для управления гидравлическими системами прокатных станов, позиционированием валков с микронной точностью и регулированием натяжения полосы. В фармацевтике модуль используется в системах управления реакторами и процессами ферментации, где требуется высокая точность поддержания параметров для соблюдения требований GMP.   Сравнение с аналогами При выборе между ICS TRIPLEX T8461C и модулями аналогового вывода для систем безопасности других производителей, таких как Triconex (Schneider Electric) или HIMA F6706 (для HIMax), важно учитывать архитектурные различия и уровень точности. По сравнению с решениями HIMA, которые используют архитектуру с резервированием на уровне системы, ICS TRIPLEX T8461C реализует TMR на уровне каждого модуля, что обеспечивает более высокий уровень отказоустойчивости при отказе одного из каналов внутри модуля. В отличие от модулей Triconex, ICS TRIPLEX T8461C имеет более высокое разрешение ЦАП (14 бит против 12 бит у некоторых аналогов), что обеспечивает более плавное и точное управление исполнительными механизмами. ICS TRIPLEX T8461C также выигрывает в глубине диагностики: модуль осуществляет непрерывный мониторинг выходных цепей с возможностью обнаружения микрообрывов и предиктивной диагностики (прогнозирование остаточного ресурса выходных каскадов). Кроме того, ICS TRIPLEX T8461C имеет улучшенную температурную стабильность и встроенную автоматическую калибровку, что снижает необходимость в периодических ручных калибровках по сравнению с конкурентами. Важно отметить, что ICS TRIPLEX T8461C является более современной версией по сравнению с T8461 и рекомендуется к использованию при замене вышедших из строя модулей в системах, где требуется повышенная точность. Для новых проектов рекомендуется использовать современные системы безопасности Rockwell Automation (например, Allen-Bradley Compact GuardLogix или ControlLogix с функциональной безопасностью), но для действующих объектов с установленным парком Triplex замена модуля ICS TRIPLEX T8461C обеспечивает улучшенные характеристики по сравнению с предыдущими версиями.   Рекомендации по выбору При подборе ICS TRIPLEX T8461C необходимо учитывать несколько ключевых факторов. Убедитесь, что версия встроенного ПО (Firmware) модуля совместима с версией программного обеспечения Triplex TMR System Software (TTSS) и с версией прошивки используемого процессорного модуля (например, T8110B, T8130). Использование несовместимых версий может привести к невозможности конфигурирования или некорректной работе выходных каналов. Определите требуемый диапазон выходных сигналов: ICS TRIPLEX T8461C поддерживает стандартные токовые сигналы 4–20 мА и 0–20 мА с возможностью программной конфигурации для каждого канала. При проектировании системы необходимо правильно рассчитать нагрузку на каждый выходной канал: максимальная нагрузка составляет 750 Ом для диапазона 4–20 мА, что необходимо учитывать при подключении позиционеров клапанов и других приемников сигнала. Для применений с высокими требованиями к надежности рекомендуется использовать ICS TRIPLEX T8461C в составе полной TMR-системы с тремя процессорными модулями и резервированными источниками питания. Также важно правильно подобрать клеммные блоки (Terminal Blocks) для подключения полевых проводов: ICS TRIPLEX T8461C требует использования специализированных клеммных панелей с винтовыми или пружинными зажимами в зависимости от требований эксплуатации. Для применений, где требуется высокая точность и стабильность выходного сигнала, рекомендуется использовать экранированные кабели с правильным заземлением и минимизировать длину трассы между модулем и исполнительным устройством.   Меры предосторожности при эксплуатации Работа с оборудованием ICS TRIPLEX T8461C требует строгого соблюдения правил техники безопасности при эксплуатации систем противоаварийной защиты. Монтаж и демонтаж модуля должен производиться при отключенном питании полевых цепей или при строгом соблюдении процедур «горячей замены», предусмотренных эксплуатационной документацией. Перед началом любых работ с ICS TRIPLEX T8461C на действующем объекте необходимо вывести соответствующие функции безопасности в режим обслуживания (например, путем установки временной заглушки в системе Triplex TMR System Software) для предотвращения неконтролируемого изменения положения регулирующих клапанов. При замене модуля на аналогичный убедитесь, что новый модуль имеет идентичную версию аппаратного обеспечения (HW Rev) и встроенного ПО (FW). Использование модулей с разными версиями в одной системе может привести к нарушению целостности системы безопасности и отказу функций голосования. Перед установкой ICS TRIPLEX T8461C в крейт необходимо проверить целостность контактных разъемов и отсутствие загрязнений, так как плохой контакт может привести к нестабильной работе выходных каналов. Периодически необходимо выполнять функциональное тестирование выходных каналов модуля путем имитации команд от процессора (например, через программное обеспечение Triplex TMR System Software) и проверки корректности выходного сигнала с использованием эталонного миллиамперметра класса точности не ниже 0,05%. Рекомендуется вести журнал регистрации всех замен модулей, изменений конфигурации и результатов периодических проверок ICS TRIPLEX T8461C для подтверждения работоспособности системы безопасности перед надзорными органами. При эксплуатации в условиях агрессивной среды необходимо обеспечивать соответствие класса защиты шкафа управления требованиям производителя, так как попадание влаги или агрессивных газов на контакты модуля может привести к ухудшению качества электрических соединений и ложным срабатываниям. При подключении внешних цепей к ICS TRIPLEX T8461C необходимо строго соблюдать полярность подключения и использовать экранированные кабели для защиты от электромагнитных помех, особенно при длине трассы более 50 метров или при наличии мощных источников электромагнитных полей (например, преобразователей частоты, сварочного оборудования). Для цепей, проходящих вблизи силовых кабелей, рекомендуется использовать отдельные кабельные каналы и обеспечить правильное заземление экранов с одной стороны (со стороны шкафа управления). Также рекомендуется предусмотреть защиту от перенапряжений (грозозащиту) для ICS TRIPLEX T8461C, если модуль используется на объектах с высоким риском импульсных помех (например, в удаленных распределенных пунктах, на открытых площадках). woodward 5461-641 DCS woodward 5461-640 PLC woodward 5461-639 PLC woodward 5461-622 b2 PLC woodward 5461-331 PLC woodward 5461-292 PLC
